Локальные очистные сооружения хозяйственно-бытовых сточных вод серии «БИОКС»

Техническое описание на установку глубокой биологической очистки «БИОКС -400», производительностью 400 м3/сутки в 6 блок-контейнерах.

В практике очистки сточных вод существуют многообразные технологические приемы, критерием эффективности которых являются достигаемая степень очистки, т.е. экологический фактор и стоимость очистки - экономический фактор. Ограничением по организации той или иной технологии может являться ее стоимость, которая, прежде всего в период эксплуатации очистных сооружений зависит от энергозатрат и численности обслуживающего персонала.

Среди используемых методов очистки бытовых сточных вод, биологическая очистка является наиболее экономически выгодной, а иногда и единственно возможной. В основе технологии биологической очистки лежит использование активного ила или биопленки, они являются действующим началом, первопричиной биохимических процессов.

В основу создания установок «БИОКС» была положена идея объединения положительных свойств биологических фильтров (высокие окислительные и массообменные свойства прикрепленной микрофлоры, жизнестойкость и низкие энергетические затраты на окисление загрязняющих веществ) и аэротенков-отстойников (высокий эффект очистки, возможность глубокой минерализации избыточного ила и возможность создания высокой концентрации ила в реакционном объеме).

Установки «БИОКС» представляют собой реакторы идеального смешения. Конструкция Установок «БИОКС» исключает проскок неочищенных сточных вод и обеспечивает высокое качество очистки.

Условия работы Установок «БИОКС» являются специфическими и отличаются от условий, в которых работают очистные сооружения, других производителей: загрузка орошается не осветленной сточной водой, а смесью сточных вод и активного ила.

Основными факторами, оказывающими влияние на биологическую очистку сточных вод, являются температуры исходных сточных вод (оптимально +150С) и наружного воздуха. Выполнение очистных сооружений «БИОКС» в закрытом исполнении решает проблемы охлаждения жидкости.

Так как энергетические затраты в очистных сооружения определяются в основном расходом электроэнергии, то удельный расход электроэнергии в 2 - 3 раза ниже, чем в известных аэрационных сооружениях. В основу Установок «БИОКС» заложен новый усовершенствованный принцип очистки сточных вод, обладающий значительно меньшей энергоемкостью и новый тип загрузок с более высокими массообменными характеристиками.

Таким образом, Установка «БИОКС-400» обладает следующими преимуществами, которые позволят Вам оптимально, качественно и без сложностей при монтаже и дальнейшей эксплуатации решить задачу очистки бытовых сточных вод на Вашем объекте:

«БИОКС-400» является установкой высококачественного заводского серийного производства (подтверждающие документы: ТУ, Сертификат соответствия, Декларация соответствия)
«БИОКС-400» относится к компактным блочно-модульным установкам: в плане занимает место 14.45х12.5, высота 3 м (конфигурация площадки может варьироваться)
Максимально существующий комплект поставки в отличие от ряда конкурентов.

В состав оборудования входит:
- усреднительный резервуар,
- аэротенки,
- вторичные отстойники,
- блок двухступенчатых фильтров глубокой доочистки,
- блок УФ-обеззараживания сточной воды,
- силовое оборудование, ШУ,
- КИП, запорно-регулирующая арматура
Минимальные энергетические затраты - 36,4 кВт.
Минимальные трудовые затраты - установка работает 365 дней в году круглосуточно в автоматическом режиме без постоянного присутствия обслуживающего персонала. Согласно технологическому регламенту один Оператор осуществляет осмотр и проведение регламентных работ 1 раз в неделю.
Доставка установки осуществляется автомобильным транспортом - 6 авт.
Срок службы установок «БИОКС» - до 25 лет.
Высокая эффективность очистки - до ПДК для сброса в водоем рыбохозяйственного значения (самые жесткие требования к очистке в мировой практике). Подтверждено химическими анализами с реализованных объектов.
Гарантийное и сервисное обслуживание, предоставляется по отдельному договору.

Установка глубокой биологической очистки «БИОКС-400»

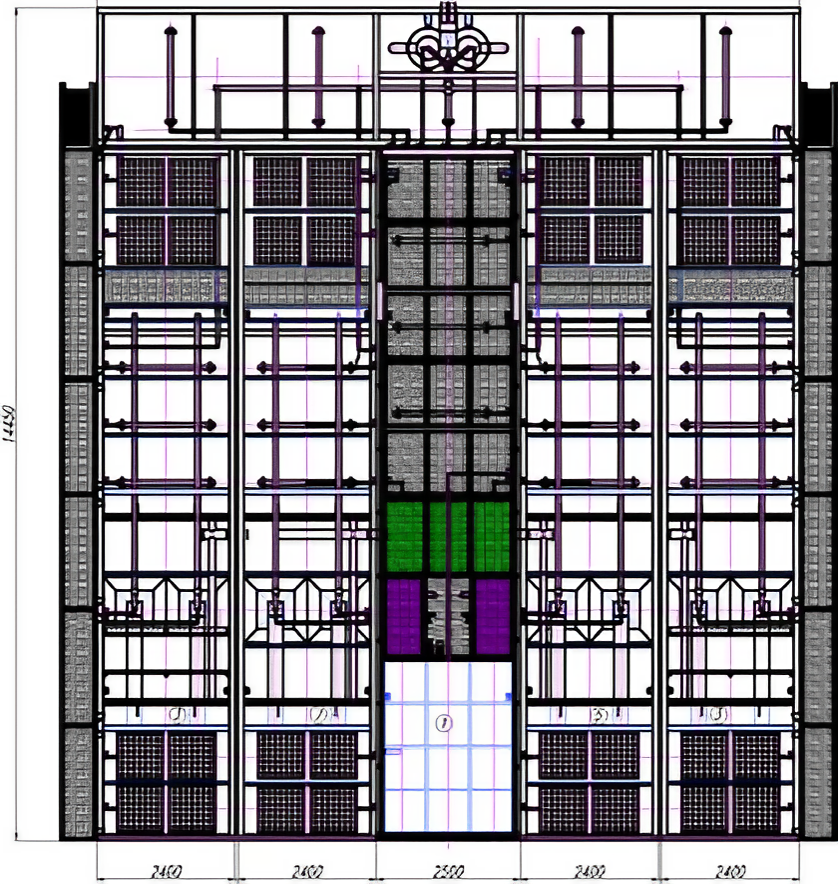

(Вид в плане)

Описание технологической схемы очистки сточных вод на установке «БИОКС-400»

Установка «БИОКС» предназначена для биологической очистки хозяйственно-бытовых и близких к ним по составу производственных сточных вод, доочистки стоков до норм сброса в водоемы рыбохозяйственного назначения и обеззараживания очищенной воды.

Установка относится к серии блочно-модульных очистных сооружений «БИОКС»
(Сертификат соответствия РОСС RU.НА.Н02003) полного заводского изготовления (Приложение 1).
Установка работает 365 дней в году в непрерывном круглосуточном режиме.
Установка работает по методу многоступенчатой очистки.

Технологическая схема включает в себя: блок грубой механической очистки, усреднитель с переменным уровнем, зону биологической очистки и зону доочистки.

Зона биологической очистки включает в себя аэротенк нитриденитрификатор с пластиковой загрузкой и вторичный отстойник.

Зона доочистки состоит из фильтров с плавающей керамзитовой загрузкой, адсорбционных фильтров и контактного резервуара.

Описание процесса очистки

Сточная вода из канализационной насосной станции через песколовки поступает в усреднитель с переменным уровнем.

Из усреднителя сточная вода с помощью насоса подачи стоков (или эрлифтом) равномерно, в количестве равном среднечасовому расходу, подается в аэротенк нитри-денитрификатор.

На первой ступени очистки применена технология биологической очистки в аэротенке нитри-денитрификаторе смесительного типа со взвешенным активным илом в режиме продленной аэрации.

В аэротенке установлена система мелкпузырчатой аэрации, предотвращающая оседание ила и образование застойных зон.

В аэробных зонах аэротенка применена объемная биозагрузка «КОНТУР» и «ПРИЗМА».

Илоотделение происходит во вторичном отстойнике, куда сточная вода поступает из аэротенка самотеком по лоткам.

Рециркулирующий ил возвращается в аэротенк с помощью эрлифтов, установленных в конусах вторичного отстойника.

Доочистка сточной воды осуществляется в фильтрах с аэрируемой керамзитовой загрузкой, обладающих значительной “грязеемкостью” и легкостью промывки. Прямоточное движение воды обеспечивает равномерное заполнение илом пространства между загрузкой и, при определенных условиях (режим «кипящего» слоя), промывку фильтра.

Для окончательной глубокой доочистки используются адсорбционные фильтры, обеспечивающие на выходе концентрацию биогенных элементов в пределах ПДК для водоемов рыбохозяйственного назначения. Зона фильтров также аэрируется.

Для удаления соединений фосфора на входе в фильтры предусмотрена подача алюмосодержащих реагентов с помощью насоса-дозатора.

После доочистки очищенная сточная вода поступает в контактный резервуар.

Для обеззараживания сточной воды используется метод комплексной ультрафиолетовой и ультразвуковой обработки.

Из контактного резервуара вода с помощью рециркуляционного насоса подается на обеззараживание через установку ЛазурьМ30К, затем сток проходит вторую ступень обеззараживания на бактерицидных установках ЭЛ-1.

В денитрификаторе и в аэротенках I -ой ступени устанавливаются кассеты с волокнистой пористой загрузкой "Контур" и "Призма", служащей для иммобилизации микрофлоры.

В аэротенках I -ой и II-ой ступени аэрации смонтированы аэраторы для обеспечения мелкопузырчатой аэрации.

Для обеспечения доочистки в фильтрах используется загрузка из керамзита и сорбента.

Электроснабжение

Электропитание установки осуществляется от местных сетей переменного тока напряжением 380/220В. Категория надежности электроснабжения – вторая.

Для защиты от поражения электрическим током, выполняется защитное заземление и зануление оборудования.

В качестве дополнительной меры безопасности предусмотрено использование устройства защитного отключения (УЗО) с током утечки 300 мА. УЗО охвачены цепи питания всех насосов очистных сооружений, а также цепи управления и автоматики.

Автоматика и защита оборудования

Сооружения функционируют в автоматическом режиме и не требуют постоянного присутствия обслуживающего персонала.

Циркуляционный насос чистой воды работает, постоянно обеспечивая непрерывную аэрацию и перемешивание жидкости.

Насос подачи сточной воды включаются по сигналам поплавковых регуляторов уровня.

Системы управления снабжены световой индикацией, позволяют осуществлять управление оборудованием в ручном режиме.

Все энергопотребители автоматически включаются после аварийных отключений электроэнергии.

Оборудование защищено от перегрузок по току и от токов короткого замыкания.

Все силовое оборудование и автоматика выполнены из комплектующих концерна «АВВ» (Германия).

Численность и обязанности обслуживающего персонала

Текущее обслуживание производится одним оператором в течение одной дневной смены.

В обязанности оператора входит:

наблюдение за работой сооружения и оборудования
ведение журнала
проведение экспресс анализа поступающих и очищенных стоков
регулировка в случае необходимости режима работы оборудования
выполнение плановых работ и заданий по текущему ремонту, уходу за оборудованием, сооружением и территорией объекта.

Транспортировка

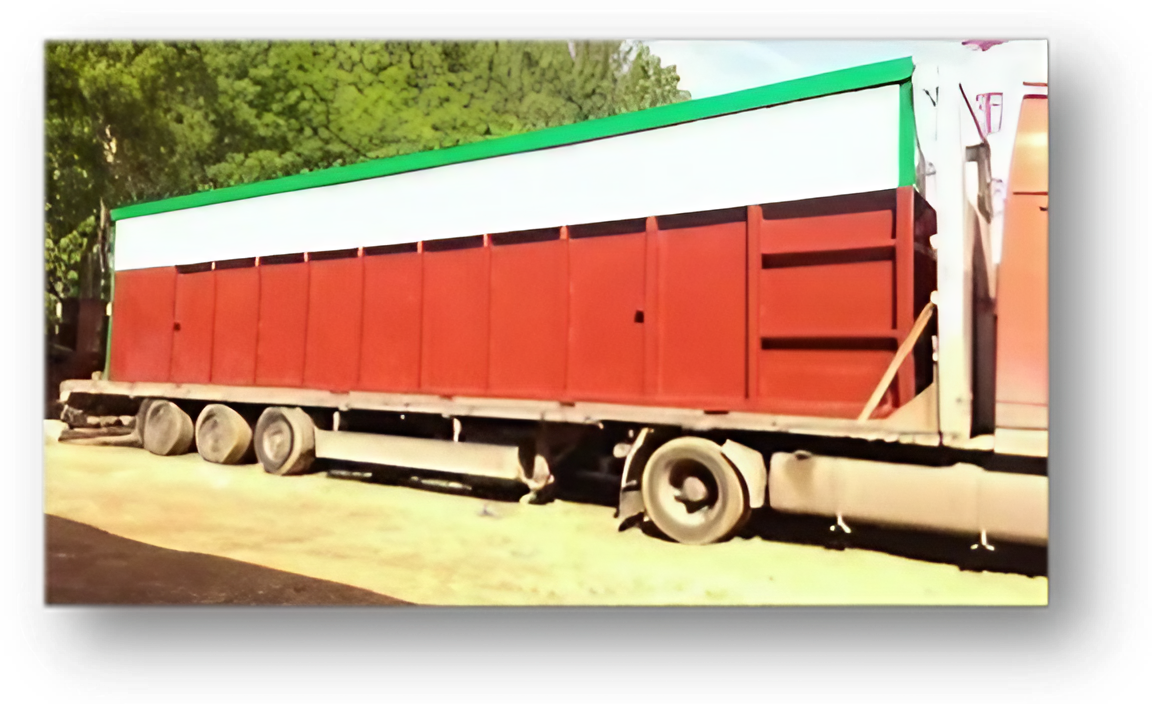

Транспортировка блоков установки “БИОКС” на строительную площадку производится специализированным автотранспортным предприятием в соответствии с руководством – «Инструкция по перевозке крупногабаритных грузов автомобильным транспортом». Возможна перевозка блоков железнодорожным транспортом, при этом выполняются требования, изложенные в «Технические условия погрузки и крепления грузов МПС».

Гарантийный срок устанавливается 12 месяца со дня начала эксплуатации, но не более 14 месяцев со дня подписания акта приемо-сдаточных испытаний на заводе изготовителе. В этот период безвозмездно устраняем выявленные неисправности, а так же производит наладку технологического оборудования при сезонных изменениях режима поступлений сточных вод.

Характеристики установки «БИОКС-400»

Количество блок-контейнеров, шт.	Габариты установки			Масса установки без воды, т	Напряжение питающей сети, В
Количество блок-контейнеров, шт.	длина, м	ширина, м	высота, м	Масса установки без воды, т	Напряжение питающей сети, В
6	14,45	12,5	3,00	70	220/380

Воздуходувки тип мощность рабочи/резервных	Установленная мощность	Потребляемая мощность
BL-1050-270 12.5 1/1	31,2	18,7

Установка биологической очистки «БИОКС-200»

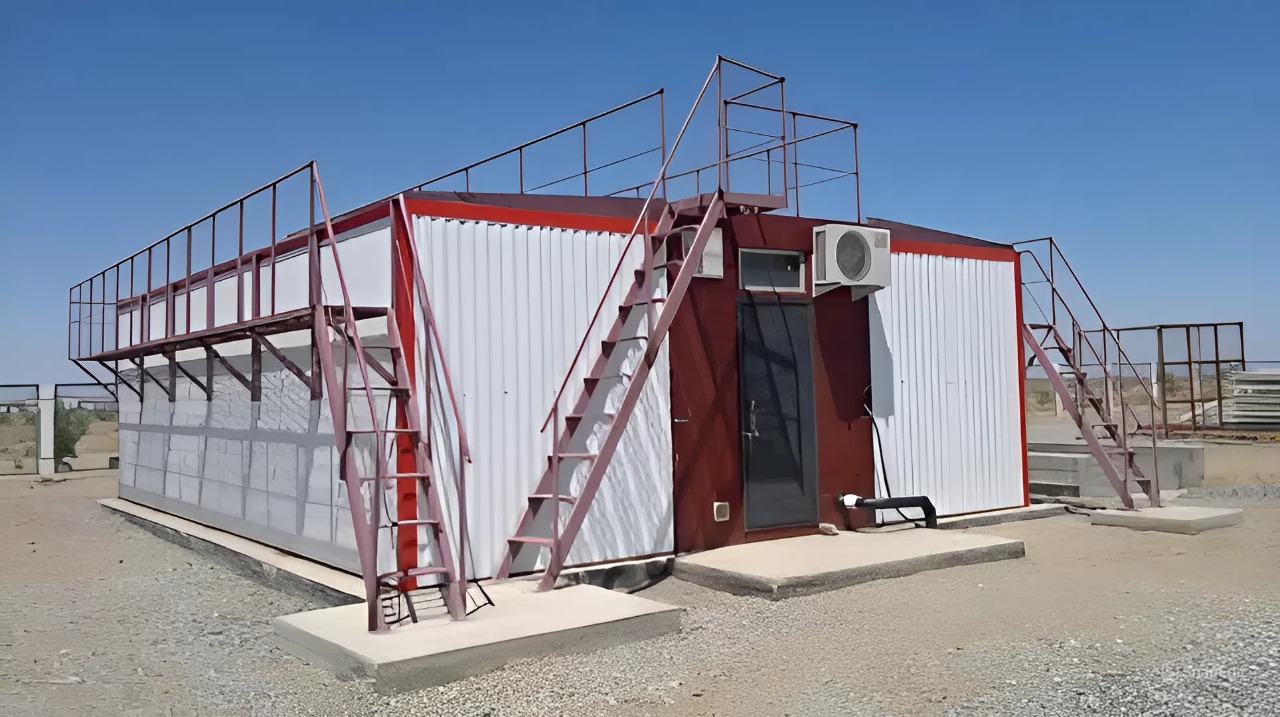

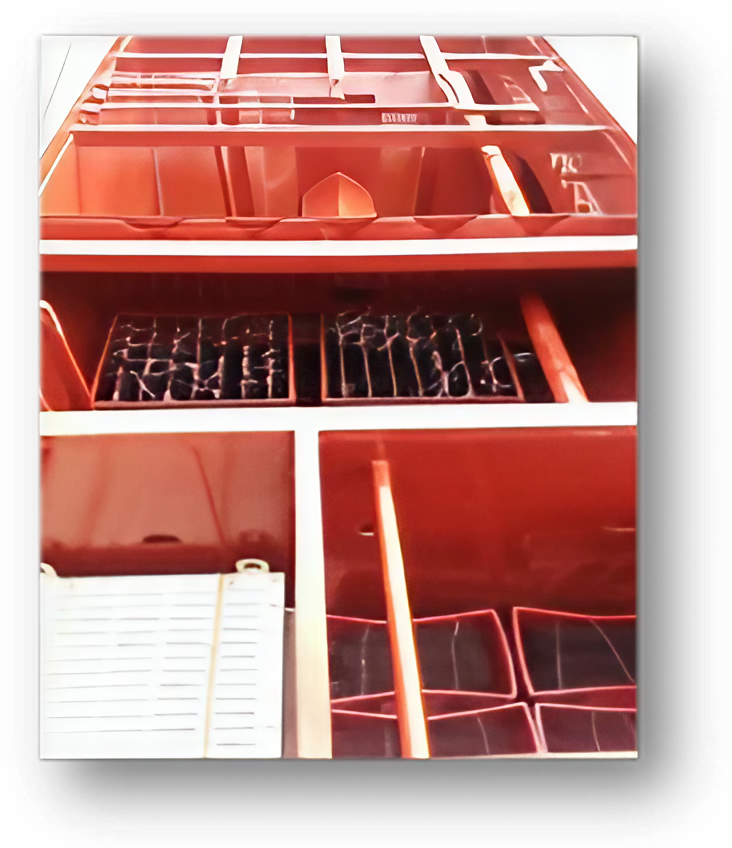

Фото. Установка биологической очистки мод. БИОКС 200.

Цена доставки установки «БИОКС-200» на строительную площадку определяется транспортной компанией и не включена в цену данного предложения.

Ценовые и прочие условия настоящего коммерческого предложения носят расчетно-ознакомительный предварительный характер. После формирования технического задания, согласования состава оборудования и сроков реализации проекта, указанные условия могут измениться.

Срок поставки оборудования 3-4 месяца, уточняется при заключении Договора на поставку.

В стоимость коммерческого предложения не включены строительные монтажные работы. (СМР)

В комплект поставки не включены: дополнительное оборудование, КНС, система обезвоживания осадка (по дополнительному запросу), наружная запорная арматура, наружные сети и колодцы (определяется проектом).

Условия оплаты определяются Договором.

Габаритные размеры модулей установки позволяют перевозить их практически любым видом транспорта.

Краткое описание характеристик установки «БИОКС-200»

Наименование характеристик	Показатели характеристик
Количество блок-контейнеров, шт.	3
Габариты, м. длина/ширина/высота (без учета монтажных швов)	12,0/7,5/2,9
Масса установки без воды не более, т.	33,5
Масса установки, заполненной не более, т.	198
Напряжение питающей сети, В	220/380
Установленная мощность кВт	30
Потребляемая мощность кВт	22,6

Установка «БИОКС-200» утепленная (утепление -минерало-ватные базальтовые плиты толщиной 100 мм обшитые профлистом), надземного исполнения, блочно- модульного типа поставляется полной заводской готовности, укомплектовываются всем необходимым оборудованием, собираются в минимальные сроки с минимальными затратами на строительной площадке в единый блок, включающий емкостные технологические отделения, отделение энергосилового оборудования и коммуникаций, обеспечивают весь комплекс процесса очистки сточных вод.

В комплект поставки входят лестничные марши, ограждения, крышки перекрытия с соответствующим антикоррозийным покрытием.

Установка БИОКС-200 предназначена для биологической очистки хозяйственно- бытовых стоков до норм сброса в водоемы рыбохозяйственного назначения и обеззараживания очищенной воды.

Возможно поэтапное наращивание производительности установки «БИОКС-200», начиная с 50 м3/сут, до номинальной производительности.

Модули установки «БИОКС-200» представляют собой металлические емкости с каркасом из металлического проката и стального листа (Сталь 3) толщиной 5 мм. Внутренние перегородки, не несущие нагрузки, имеют толщину 3- 4 мм. Внутренние и наружные поверхности резервуаров покрыты тремя слоями антикоррозийного покрытия, что надежно защищает изделия от появления коррозии.

Установка относится к серии блочно-модульных очистных сооружений «БИОКС» полного заводского изготовления.

Положительная температура воздуха в помещении БТО (не ниже +18°С) поддерживается за счёт тепловыделения компрессорного оборудования и трубопроводов и в дополнительном обогреве не нуждается.

Воздухообмен в помещении БТО осуществляется за счёт отбора воздуха компрессорным оборудованием (воздуходувками системы аэрации) из помещения БТО. В результате осуществляется приток воздуха в помещение БТО через приточно -вытяжные жалюзийные решетки. При необходимости кратность воздухообмена может регулироваться при помощи регулировочного дискового затвора, установленного на всасывающем трубопроводе компрессорного оборудования.

Установка работает по методу многоступенчатой очистки сточных, является эффективной, экологически безопасной, а также предельно простой в эксплуатации.

Технологическая схема включает в себя усреднитель-преаэратор с переменным уровнем, зону биологической очистки и зону доочистки.
Зона биологической очистки включает в себя аэротенк нитриденитрификатор с пластиковой загрузкой и вторичным отстойником.
Зона доочистки состоит из фильтра с пластиковой загрузкой и адсорбционного фильтра.

Сточная вода из канализационной насосной станции (не входит в комплект поставки) поступает в усреднитель, оборудованный системой перемешивания, что позволяет поддерживать взвешенные вещества во взвешенном состоянии и обеспечить усреднение исходных сточных вод.

Из усреднителя сточная вода с помощью насосов (эрлифтов) равномерно подается, в количестве равном среднечасовому расходу, в аэротенк.

На первой ступени очистки применена технология биологической очистки в аэротенках нитри-денитрификаторах смесительного типа со взвешенным активным илом в режиме продленной аэрации.

В аэротенках установлена система мелкопузырчатой аэрации, предотвращающая оседание ила и образование застойных зон.

В аэробных зонах аэротенков применена объемная биозагрузка.

Илоотделение происходит во вторичном отстойниках, куда сточная вода поступает из аэротенков самотеком по лоткам.

Рециркулирующий ил возвращается в аноксидную зону с помощью насосов, установленных в конусах вторичного отстойника.

Гидравлическая система допускает 6-ти кратную величину рециркуляции иловой смеси.

Предусмотрено удаление плавающих веществ с помощью эрлифта с поверхности вторичных отстойников.

Доочистка сточной воды осуществляется в фильтрах с пластиковой загрузкой. Зона фильтров дополнительно аэрируется.

Для окончательной глубокой доочистки используется адсорбционный фильтр, обеспечивающий на выходе концентрацию биогенных элементов в пределах ПДК для водоемов рыбохозяйственного назначения. Зона фильтра также аэрируется.

После доочистки очищенная сточная вода проходит обеззараживание. Для обеззараживания сточной воды используется метод комплексной ультрафиолетовой и ультразвуковой обработки. Вначале вода поступает на установку обеззараживания ЭЛ-1, окончательное обеззараживание воды происходит в установке ультрафиолетового бактерицидного излучения на выходе из установки «БИОКС-200».

На выходе из установки для контроля за расходом объема очищенных сточных вод установлен ультразвуковой расходомер «Акрон-01».

Обеззараженная вода, как правило, самотеком отводится в место, предусмотренное проектом.

Габаритные размеры модулей установки позволяют перевозить их практически любым видом транспорта.
Оборудование установок БИОКС работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.
Установка «БИОКС-200», а также всё оборудование, входящее в их состав, укомплектованы паспортами, руководством по эксплуатации и рекомендациями по использованию химреагентов.
В случае необходимости, возможен демонтаж установка «БИОКС-200» и использование её на другом объекте.

Основные физико-химические показатели сточной воды на входе и выходе из установки БИОКС-200

Наименование	Концентрация загрязнений исходных стоков		Концентрация в очищенных стоках
Наименование	не менее	не более	Концентрация в очищенных стоках
ХПК, мгО2/л	130	400	30
БПК, мг О2/л	100	260	2
Взвешенные вещества, мг/л	-	300	3,0+0.75
Азот аммонийный N-NO₃⁻, мг/л	2.5	35	0.4
Фосфаты, Р-РО₄³⁻, мг/л	2,0	6,0	0.2
СПАВ, мг/л		3,0	0,5
pH	6.0	8,5	6,0-8.5
Температура стоков, ^oC	12	+30	не более +30

Внимание! Установка «БИОКС-200» рассчитана на переработку стоков с указанными производительностью и степенью очистки при условии поступления на нее стоков, объем и физико-химический состав которых указан выше. Не указанные в таблице физико-химические показатели поступающих на очистку стоков, не должны превышать указанные в «Правилах холодного водоснабжения и водоотведения, Приложение No5 (ред. от 22.05.2020)» утвержденных Правительством Российской Федерации Постановлением Правительства РФ от 29.07.2013 N 644.

При этом наша компания готова изготовить установку для очистки стоков с иными параметрами загрязненности, для чего необходимо предоставить техническое задание.

В используемых при изготовлении установки БИОКС технологических решениях применены наилучшие доступные технологии очистки сточных вод, что позволяет обеспечить требуемую степень очистки сточных вод и компактность очистных сооружений, позволяет упростить их эксплуатацию и снизить эксплуатационные затраты.

ООО «ФС-КОМПЛЕКТ» готово в случае необходимости выполнить проектные работы, отдельные разделы проекта (ТХ) на очистные сооружения или оказать безвозмездно всестороннюю, исчерпывающую консультативную помощь проектной организации в ходе проектирования очистных сооружений с использованием установок «БИОКС» сертифитированного производства, а также помощь при устранении замечаний вневедомственной экспертизы, касающихся установок «БИОКС».

Специалисты компании имеют более чем 20-летний опыт проектирования, строительства, монтажа и эксплуатации очистных сооружений в России, дальнем и ближнем зарубежье.
